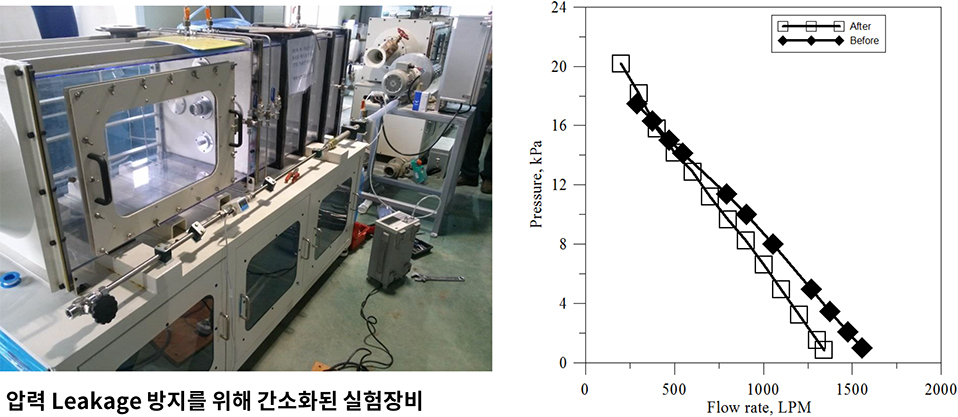

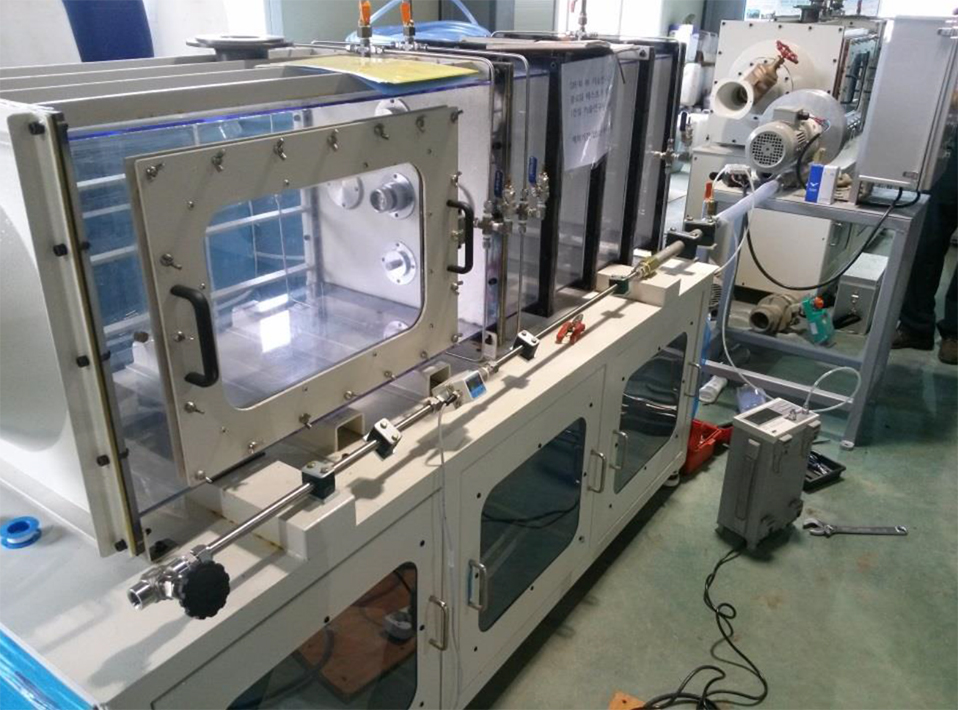

1] After가 실험장치 간소화 후에 실험한 데이터이고,

Before가 AMCA 규격에 의해 제작된 실험장비로 실험한 데이터임. 두 비교는 3300 RPM인 경우에 해당함.

먼저 After를 보면, 기울기가 매우 일정한 것을 볼 수 있는데, 신뢰할만한 데이터라고 여겨짐.

(저유량, 고압력 부근에서도 기울기 변동없음 --> 압력 leakage 없음이라고 추측가능)

반면에 Before는 저유량(고압력, 500lpm 부근)에서 기울기가 감소하는 것을 볼 수 있음.

(실험장비에서의 압력 leakage 등의 문제)

2] Before에 해당하는 데이터는 정확한 유량이 아니고, 노즐 전/후단에 걸리는 압력차에 의한 속도를 장비로 읽어서 유량으로 환산한 것이라서 정확한 유량값과는 다소 차이가 날 수 있음.(노즐 전단에서의 속도분포 균일하지 못함.) 반면 After에 해당하는 데이터는 유량계로 정확하게 읽은 데이터임.

또한 8/2 진행된 실험결과 부하시에 컨버터에서 표기되는 RPM과 실제 RPM은 100~200RPM 정도의 차이를 보임.(부하시에 컨버터 표시RPM보다 실제 RPM이 낮음) RPM을 보정하며 실험을 진행하였다면 Before에 해당하는 곡선이 현재보다 y축 +방향으로 좀더 이동할 것으로 판단됨.
