가. 제품 용도 ▮ 마이크로 버블은 환경분야(수질정화), 산업분야(폐수처리, 세정분해), 수산분야(양식), 반도체 세정, 의료기기 등 다양한 분야에 활용이 가능함. |
▮ 단기적으로 산업분야(폐수처리, 세정분해) 및 부품 세척 시장에 적용하며, 반도체 세정, 의료기기 - 바이오 가스 탈황정제장치, 반도체 관련 웨이퍼 세정장치 자동차 부품 세척, 인공장기의 상품화를 위하여 제작단계부터 정밀한 세척과 질병오염원의 차단을 위해서는 정기적인 세척이 필요, 인공장기의 지속적인 관리차원에서 나노버블을 활용한 세척장치 필수적임. - 식재료(신선식품 오존을 이용한 살균) 세척, 수처리정치(DAF) 폐수 처리장(부상분리방법) - 대중목욕탕 욕조, 녹조처리 굴 양식장
나. 제품 주기능 |

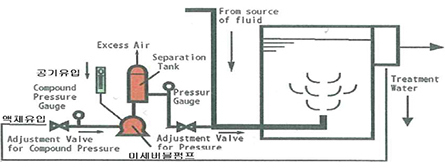

▮ 미세버블펌프(microbubble)는 재생형 펌프(regenerative pump)를 기반으로 하며, 재생형폄프의 구동에 따른 임펠러 회전속도 증가로 발생되는 입구측 음압을 이용하여 다양한 기체를 자가 흡입(self suction)하여 미세버블을 발생시키는 장치임.
다. 제품의 특징 마이크로 버블펌프를 이용한 미세버블 발생기와 압력탱크 방식의 미세버블 발생기 차별성 |
(TURBO MIXER METHOD) 태양 ENG 제품
|
(CONVENTLONAL PRESSURED TANK METHOD)
|
|

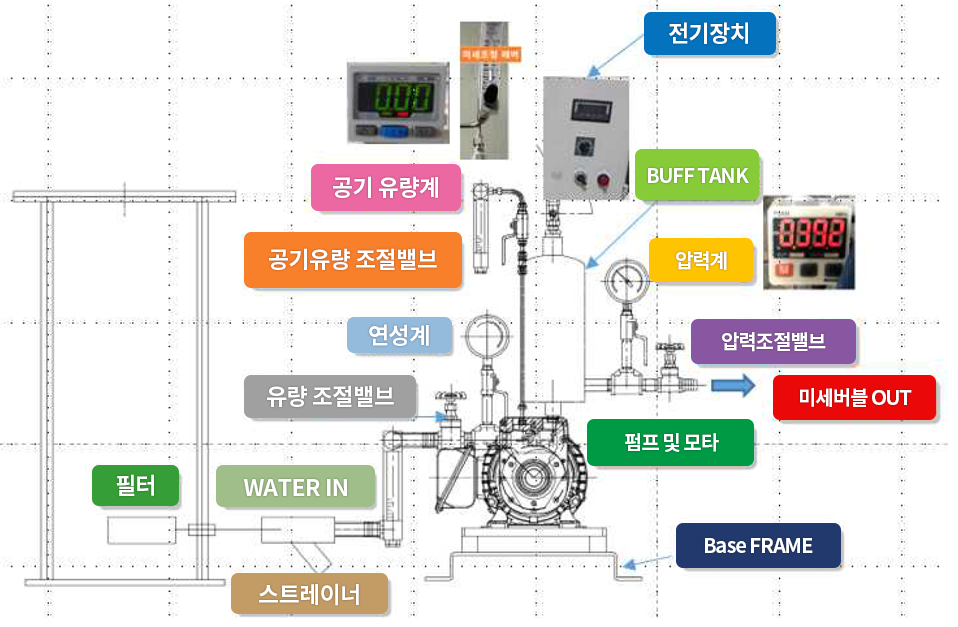

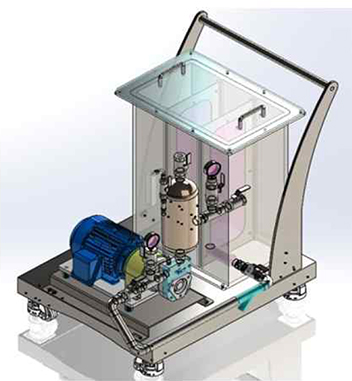

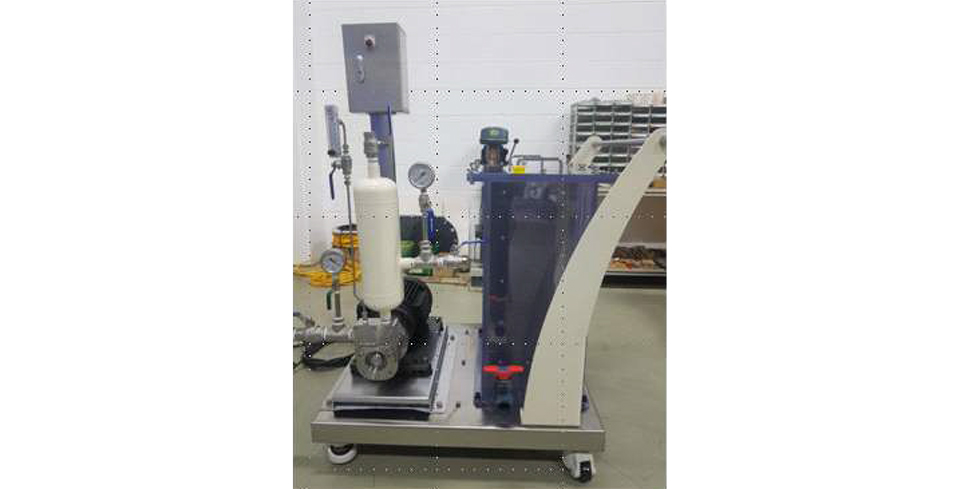

마이크로 버블펌프를 이용한 미세버블 발생기
|

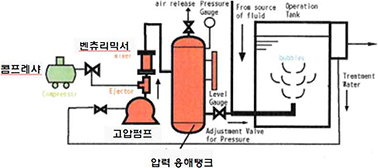

종래압력탱크 방식의 미세버블 발생기
|
형태
|
① 3개의 롤이 1개의 펌프역할 (흡입공기를 물과 믹싱하여 이송) ② 압력을 위한 소형탱크
|
① 콤푸레셔, 믹서기, 이젝터, 탱크가 필요함 ② 탱크내부의 소멸(용해)되는 시간은 3-5분 정도 소요된다.
|
에어 분해방법
|
① 펌프 내부의 물이 재생터빈펌프의 기체를 혼합시켜 용해됨
|
① 탱크 내부의 공기는 시간이 지나면서 서서히 용해된다.
|
유지보수
|
① 설정 후 관리가 필요없음 ② 가동을 하면, 미세기포가 발생된다 - 응답 속도가 빠름
|
① 가동할 때, 공기와 물의 압력 조작이 어렵다. ② 탱크내부에 저장된 공기를 조절하여 기포를 발생시키는데 약간의 시간이 걸린다.
|
접근성
|
① 작고 가벼우며, 조작이 간편하다
|
① 탱크가 대형이며 구성부품들이 많고 크다.
|
소음
|
① 공기를 흡입하는 소리가 작다.
|
① 공기를 흡입하는 소리가 크다.
|
운영비
|
① 모터만 사용하므로 가격이 저렴하다.
|
① 모터만 사용하는 것이 아니라 압축기의 비용 때문에 고가이다.
|
용도 | 시장현황 | 적용 버블크기 |
환경분야
|
수질정화
|
• DO値의 개선을 목적으로 있지만 미생물의 활성화 용도로 사용
• 고산소 Fine Bubble보다 DO値 개선으로 실용화 개선
|
20㎛
| 산업분야
| 폐수처리
| 부유물 분리 |
• 기포밀도가 높은 발생 장치에 적합하게 부유물 분리의 용도를 표준화 기술로 선회
| 10~50㎛ |
생물처리
|
• 미생물의 활성화에 관련된 실용화 조건은 미미, 회전교반형 장치로, 미생물을 활성화하는 생물처리 방식 주목
|
50㎛
|
산화분해
|
• Fine Bubble 자체의 산화분해하는 실용화는 실적은 없고, 오전 사용한 산화분해하는 방향으로 기술이 진행
| 10~30㎛ |
세정
|
• Fine Bubble 자체로는 한계가 있어 오존 및 초음파 등을 겸용
|
100㎛
|
기체 액체혼합
|
• N2, O2, O3, CO2, Air 액체혼합
| 10~30㎛ | 식품분야 | 식품세정 |
• 오존을 이용하여 식품 세정이 주류로 될 것이며, 10~50㎛의 기포 밀도가 높은 발생장치가 많이 사용
| 10~30㎛ |
수산분야 |
양식/육상양식
|
• 양식장의 살균분야는 오존 Fine Bubble이 많이 사용
| 20㎛ |
활어 운반
|
• Air 폭기조 산소농도 및 질소농도가 높을 뿐만 아니라 고산소 마이크로에 의한 선도보존의 진행
| 10~30㎛ |
건강분야
| Fine Bubble 욕조
|
• 업무용/가정용 욕조 수요가 높아지고, 간이발생장치가 주류
| 20㎛ |
|
