태양ENG

사업명

(시행부처/기관/기업)

과제명

(프로젝트명)

수행기간

연구개발비

(천원)

기술개발

성공여부

산업통상자원부/

에너지기술 평가원/DH-M

1KW 건물용 연료전지/

참여기관 과제책임자/

정량토출블로어 4기종 개발

2010~2012

600,000

성공

산업통상자원부/

에너지기술 평가원/DH-M

20KW 건물용연료전지/

참여기관 과제 책임자/

캐소드블로어 버너공기

블로어 2기종/

바이오가스탈황정제장치 개발

2012~2015

1,200,000

성공

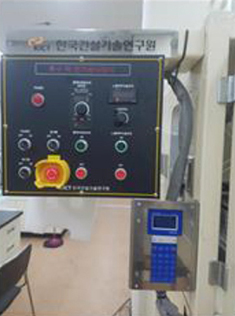

한국건설 기술 연구원

수처리용 마이크로 버블펌프

및 장치 설계기술 개발

2014.01.01

~2014.12.31

70,000

성공

경기 테크노닥터

방폭형 마그네틱 블로어 개발

2020.06.02

~2020.10.03

28,000

성공

중소기업 기술 진흥원

(디딤돌 창업성장과제)

산업분야별 용도에 적합한

버블크기 조정용

마이크로버블펌프 및 시스템

수입대체 국산화 개발

2021.06.23

~2022.08.22

133,340

성공

한국표준협회

(표준성과 혁신센타)

디딤돌 창업성장과제 R&D 연계

(마이크로버블펌프 시스템)

국내 표준화 추진

2023.08.01

~2023.11.30

-

-

1. 연료전지용 연료승압블로어 내부유동장 평가, 한국 신·재생에너지학회 2011년 춘계학술대회 초록집 한국신·재생에너지학회,

2011/05/26 장춘만, 최가람, 탁봉열,  김찬규

2. 연료전지 블로어 4기종 국산화 개발, 한국 신·재생에너지학회 2011년 춘계학술대회 초록집 한국신·재생에너지학회,

2011/05/26 탁봉열, 김찬규 ,이소아, 장춘만

3. 비정상해석에 의한 연료전지용 블로어 내부유동장 평가, 대한설비공학회 2011 하계학술발표대회 논문집 대한설비공학회,

2011/07/06 최가람, 장춘만, 탁봉열, 김찬규

4. 연료전지 블로어의 유로크기에 따른 소비전력과 소음저감 방법, 한국신재생에너지학회 2011 추계학술대회, 한국신·재생에너지학회,

2011/11/16 탁봉열, 김찬규, 이소아, 장춘만

5. UNSTEADY NATURE OF INTERNAL FLOW IN A CATHODE AIR BLOWER USED IN FUEL CELL SYSTEM, ,Asia-Pacific Forum on Renewable Energy (AFORE-1) 한국신재생에너지학회,

2011/11/16 장춘만,이종성,Chan-Kyu Kim,Bong-Yul Tak

6. 산업용 재생블로어 설계변수 특성연구, 대한설비공학회 2012 하계학술발표대회 대한설비공학회,

2012/06/27 장춘만, 이종성, 탁봉열, 김찬규

7. INTERNAL FLOW ANALYSIS OF A REGENERATIVE BLOWER USED FOR HOME FUEL CELL SYSTEM, 5th International Symposium on Fluid Machinery and Fluids Engineering (ISFMEFE 2012 ) 유체기계공업학회,

2012/10/24 장춘만, 이종성, 김찬규

8. 마이크로버블을 이용한 바이오가스 탈황정제 연구, 한국신재생에너지학회 추계학술발표회 한국신재생에너지학회,

2013/11/04, 탁봉열, 탁봉식, 김찬규, 민길호, 장춘만

9. 재생블로어 내부유동장 및 손실특성연구 바이오가스 이용, 2013 한국수소 및 신에너지 학회 KHNES(The Korean Hydrogen and Renewable Energy Society),

2013/11/07 전현준, 장춘만, 김찬규, 탁봉열

10. 마이크로버블을 이용한 바이오가스 탈황정제 연구 바이오가스 이용, 한국수소 및 신에너지학회,

2013/12/31 탁봉열, 탁봉식, 김찬규, 민길호, 장춘만

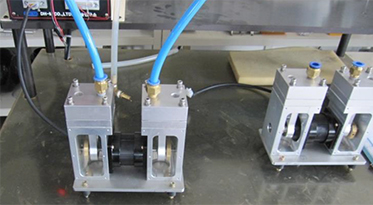

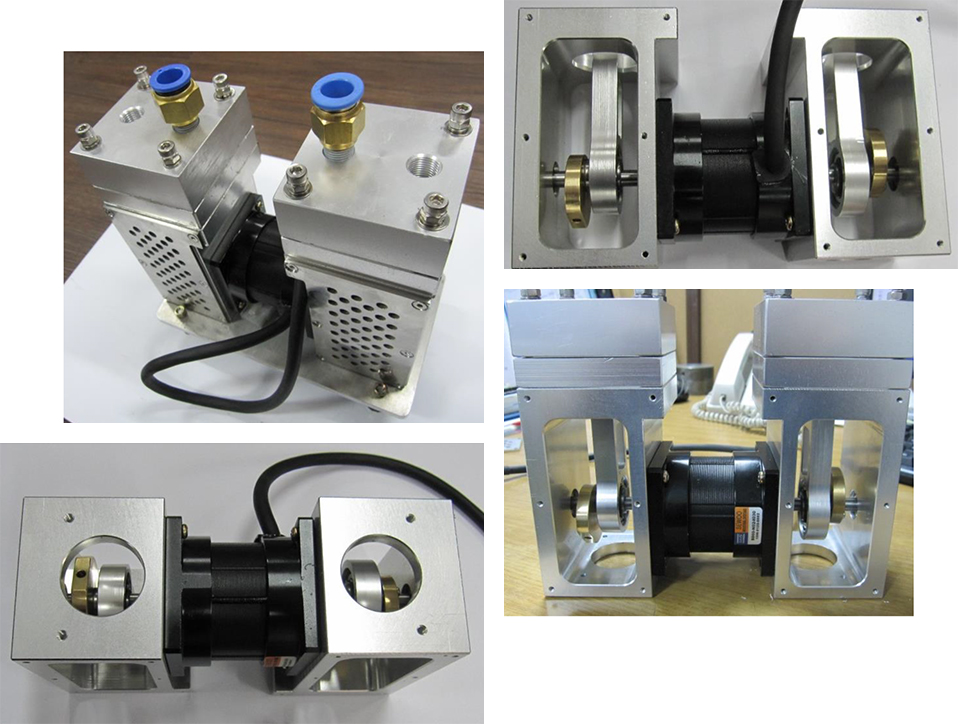

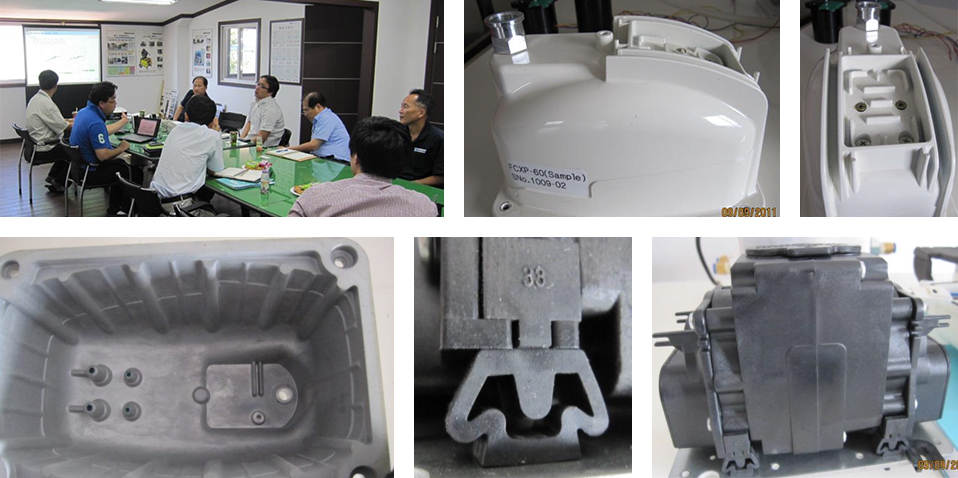

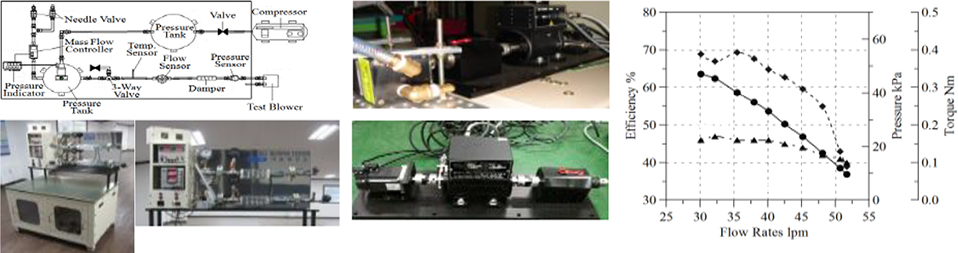

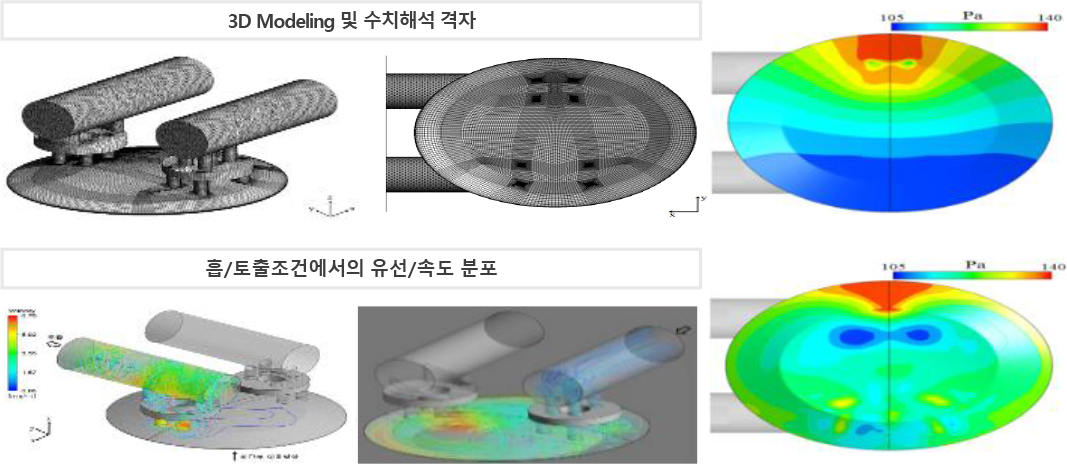

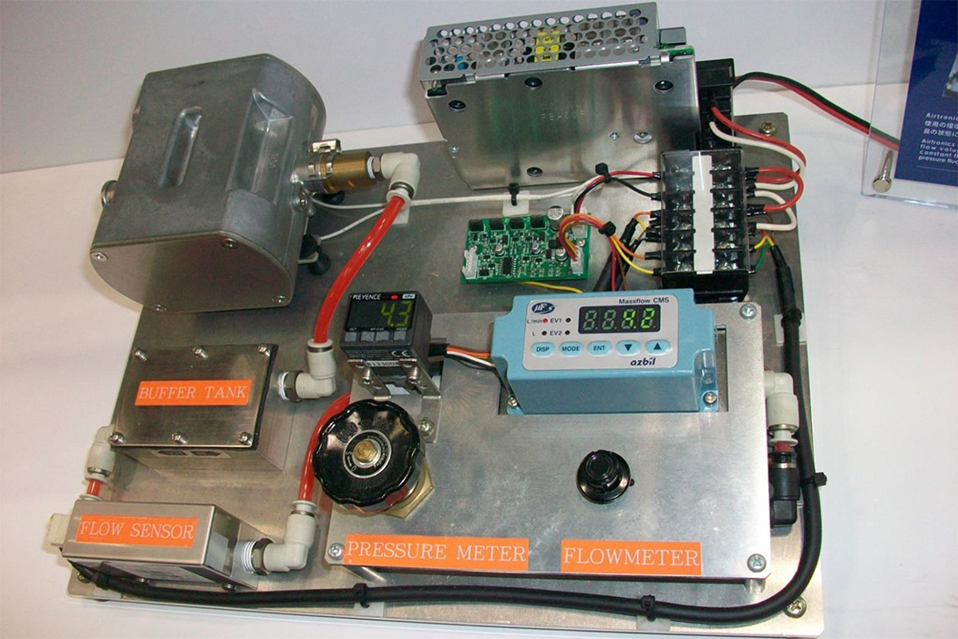

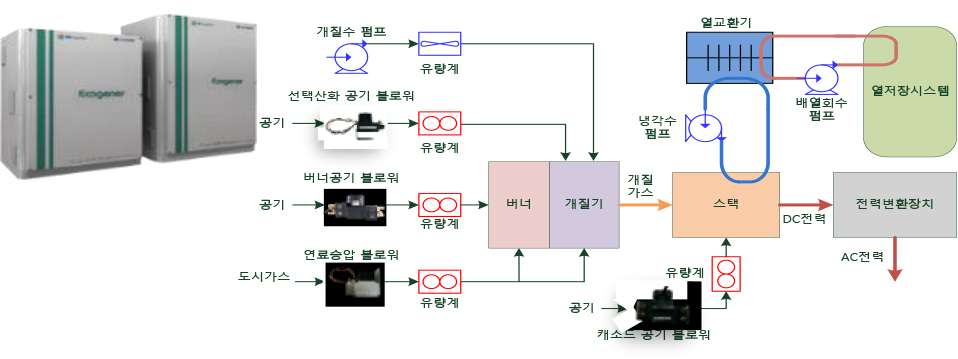

1KW 건물용 연료전지 블로워 4기종 국산화 개발

1kW급 건물용 연료전지 블로워류, 펌프 및 밸브의 가격저감 기술개발

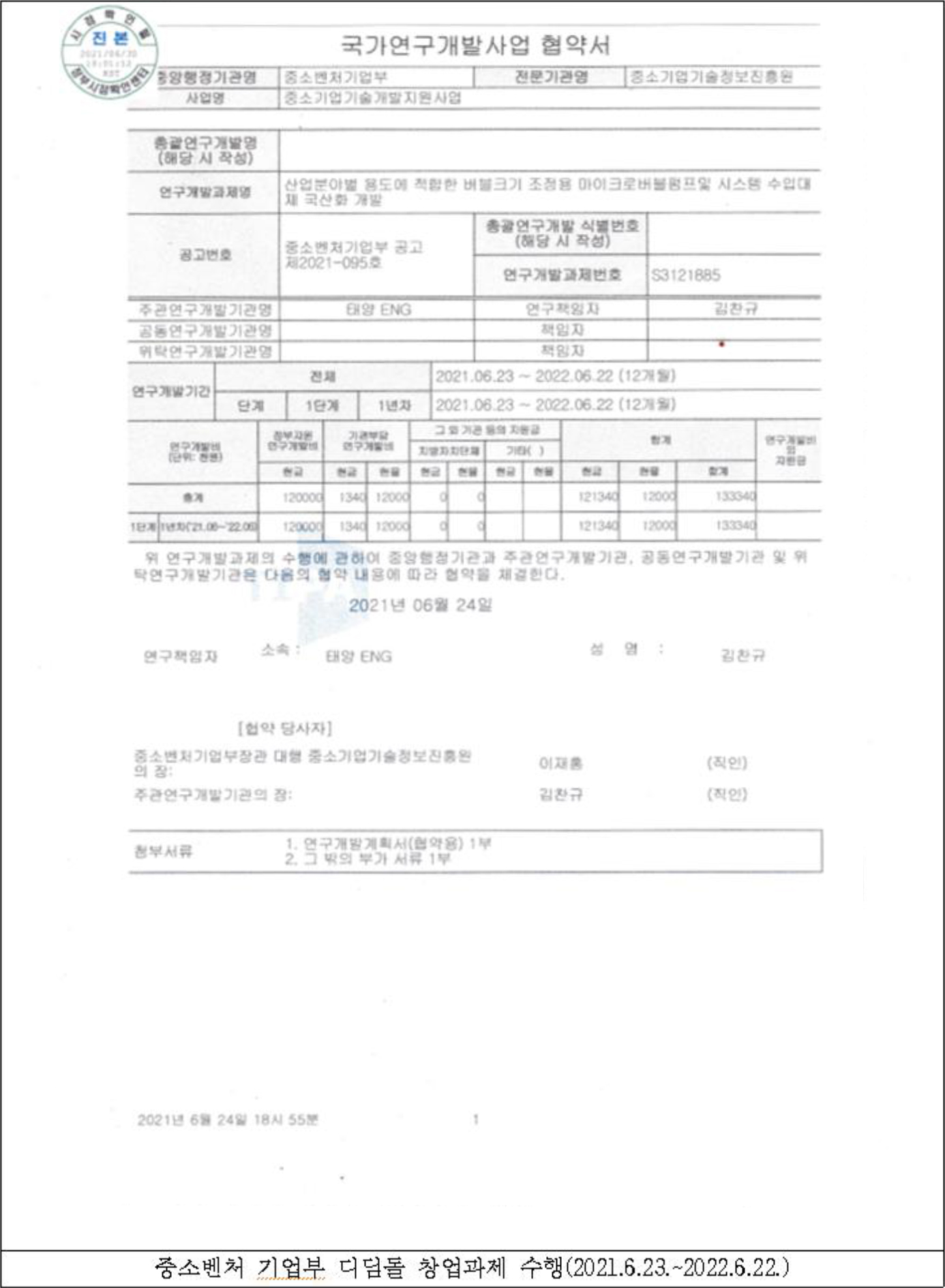

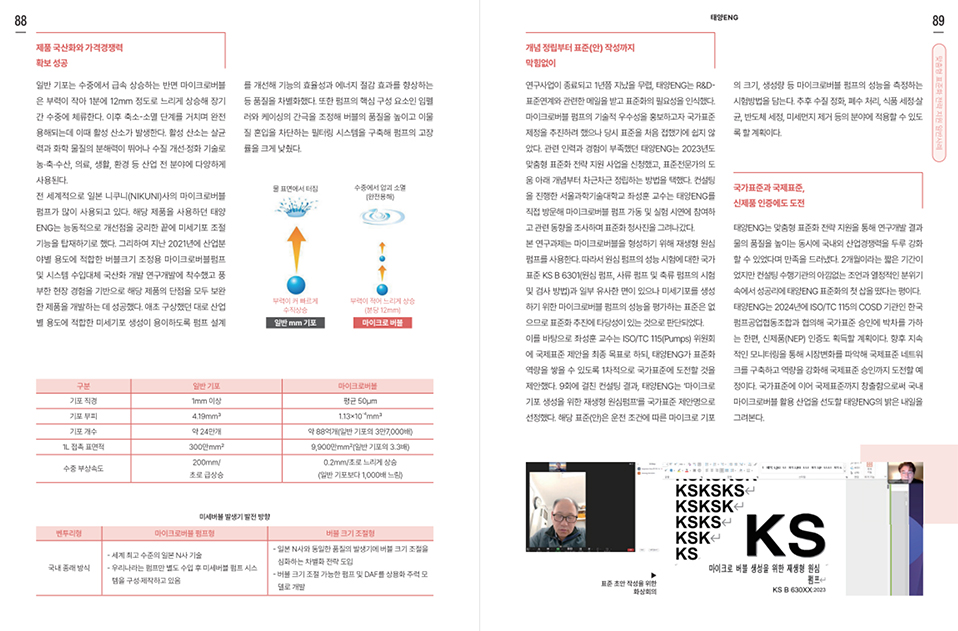

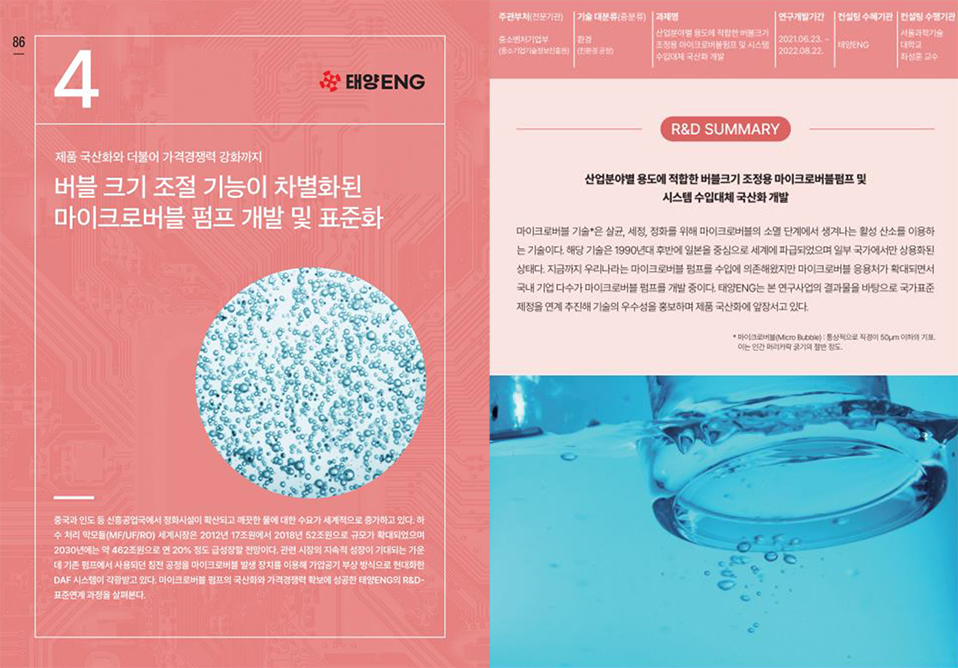

• 사업명 : 창업성장 기술개발사업(디딤돌)

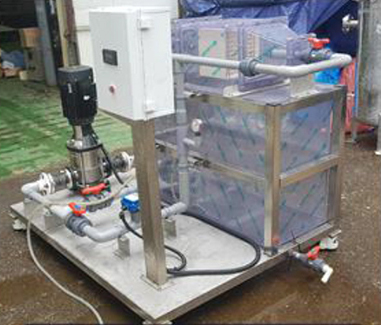

• 과제명 : 산업분야별 용도에 적합한 버블크기 조정용 마이크로버블펌프및 시스템 수입대체 국산화 개발

• 개발기간 : 2021년 6월23일~2022년8월22일

• 총 사업비 : 1억3천3백3십4만원

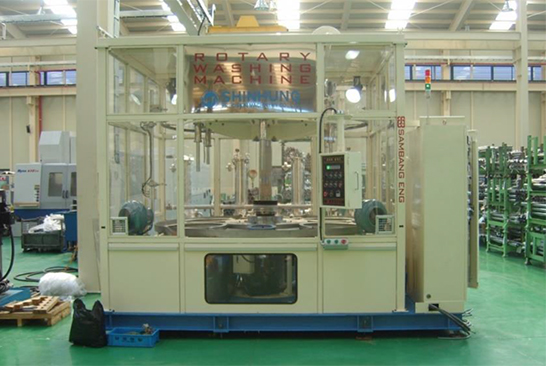

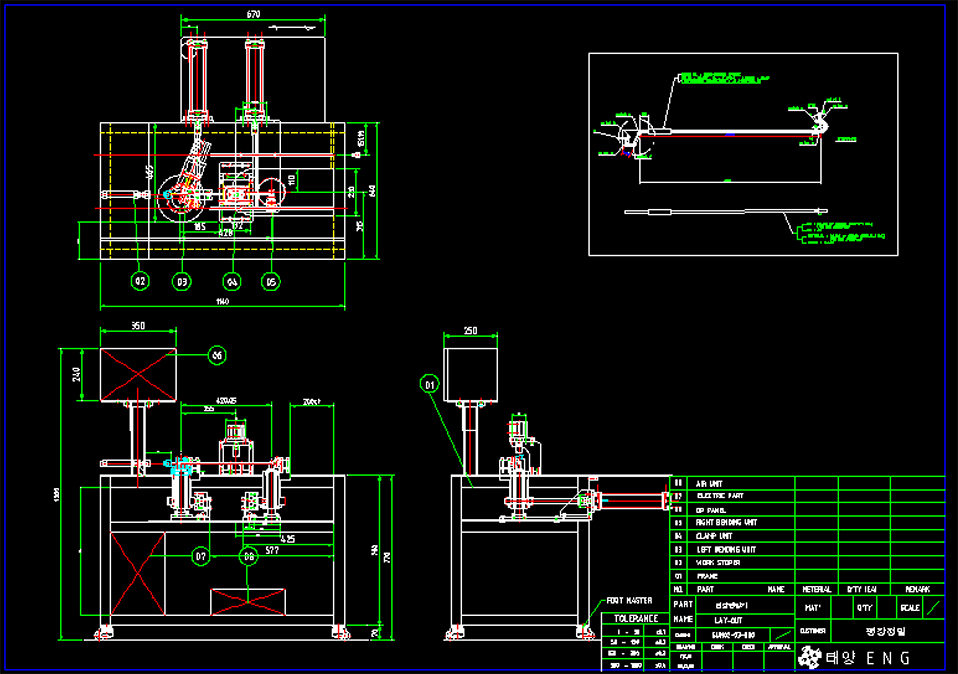

신흥정기 부품 세척설비

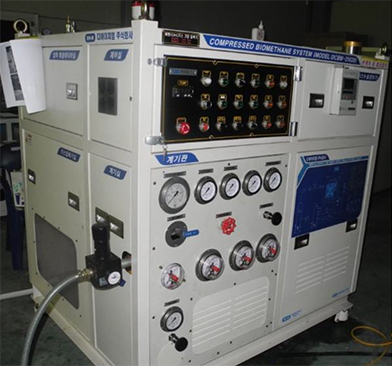

메탄가스 고압가스 압축기 200bar

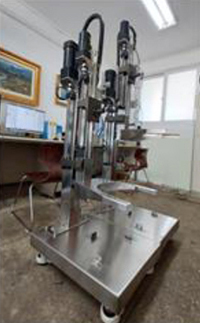

해수담수화를 위한 특수막 전기방사장치

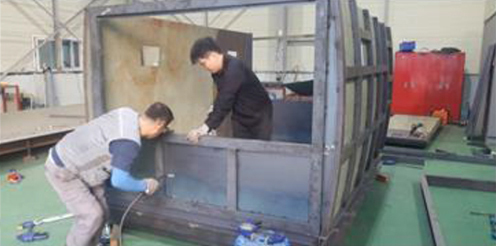

지류지천 proto type 현장설치를 위한

반응조 구동 시스템

미세먼지제거 공기청정팬

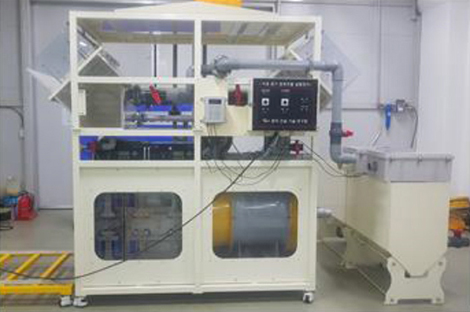

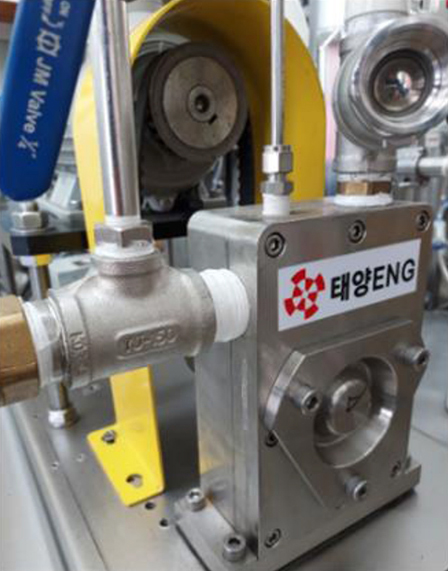

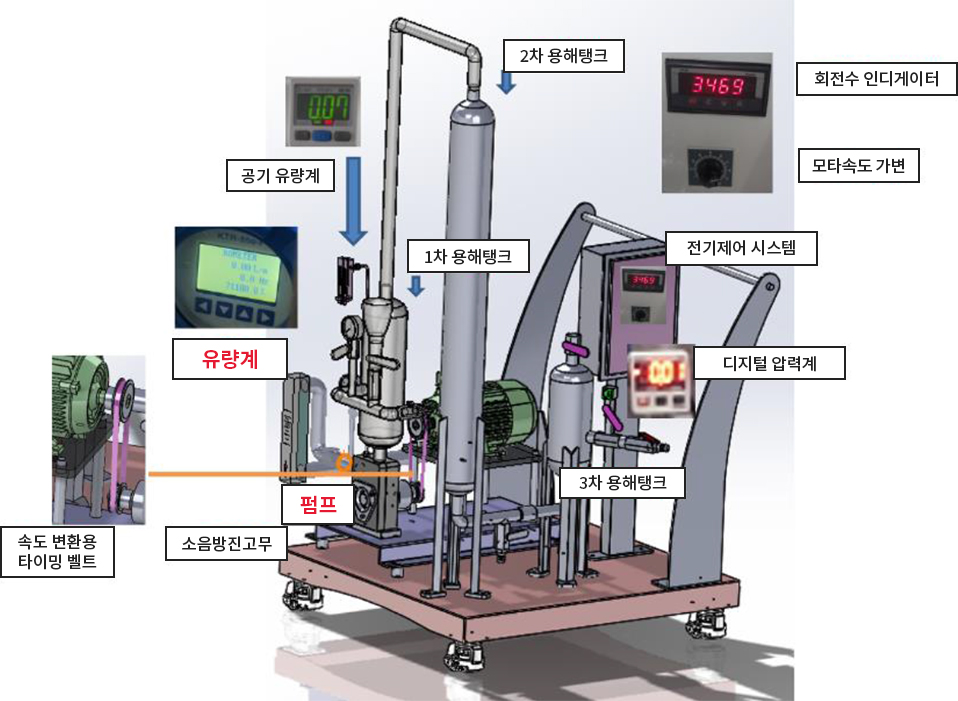

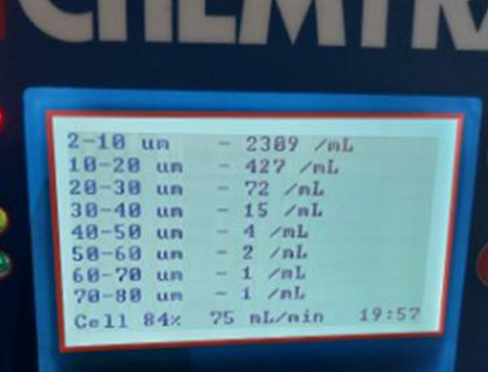

마이크로 버블펌프 미세버블 측정치

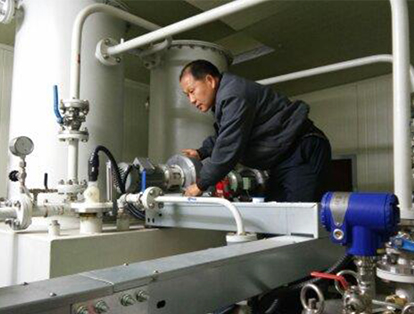

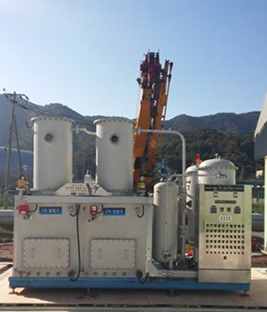

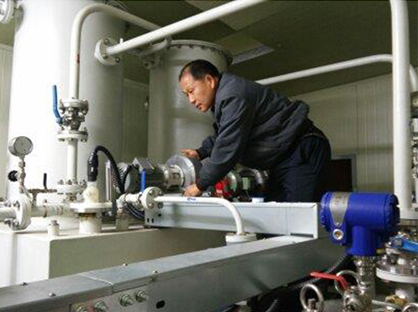

남양주 화도 하수 폐수 처리장

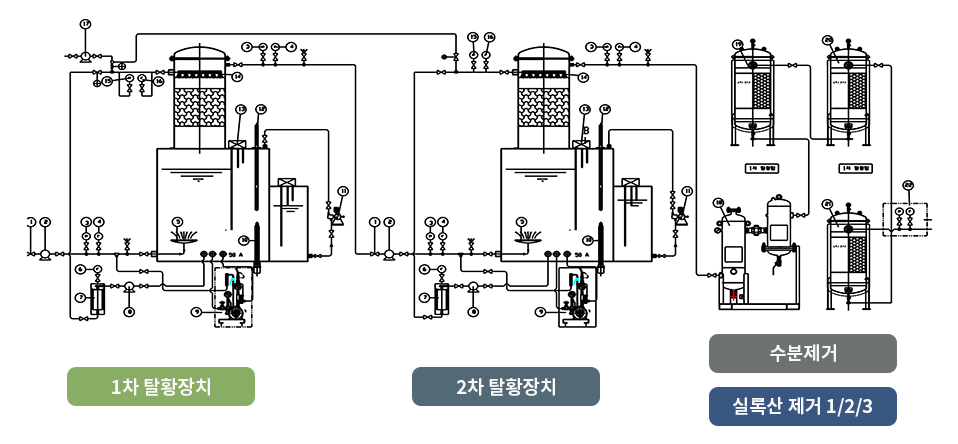

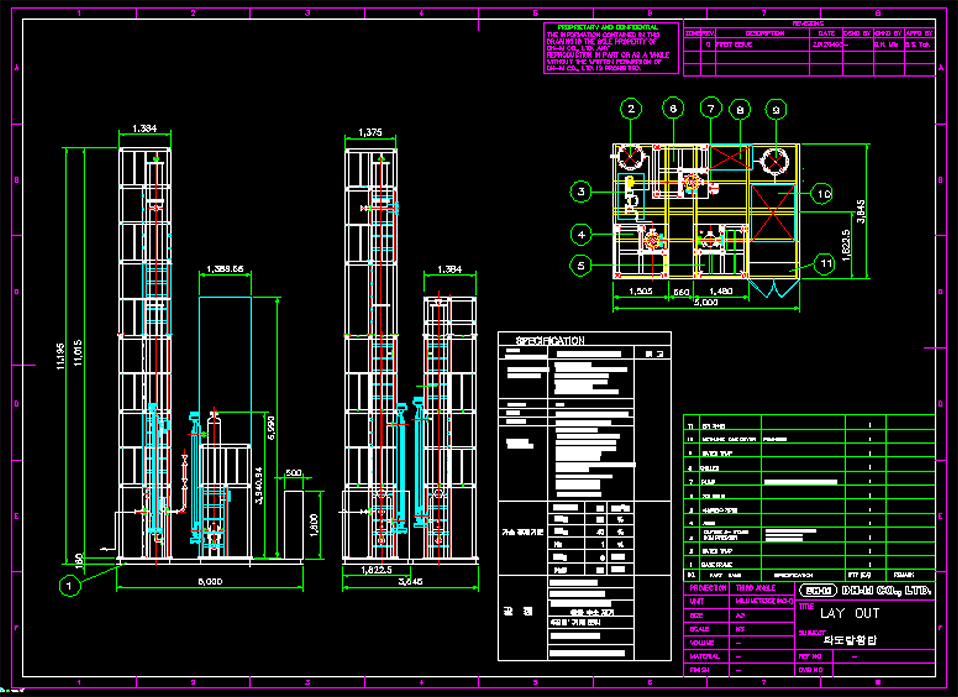

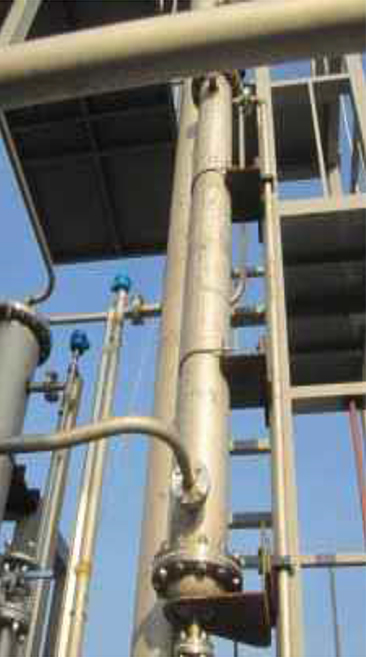

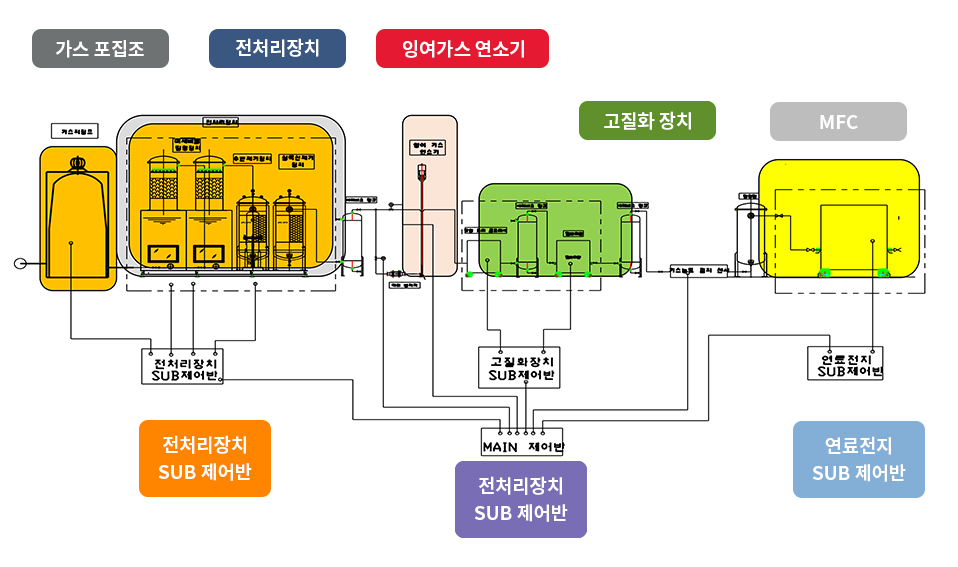

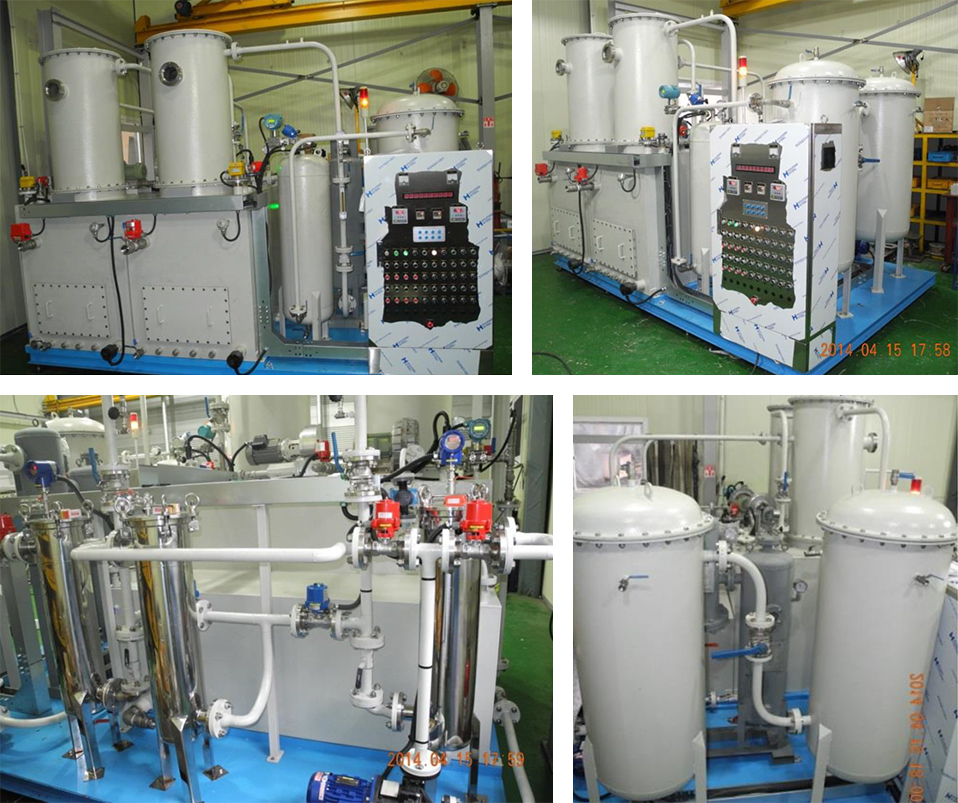

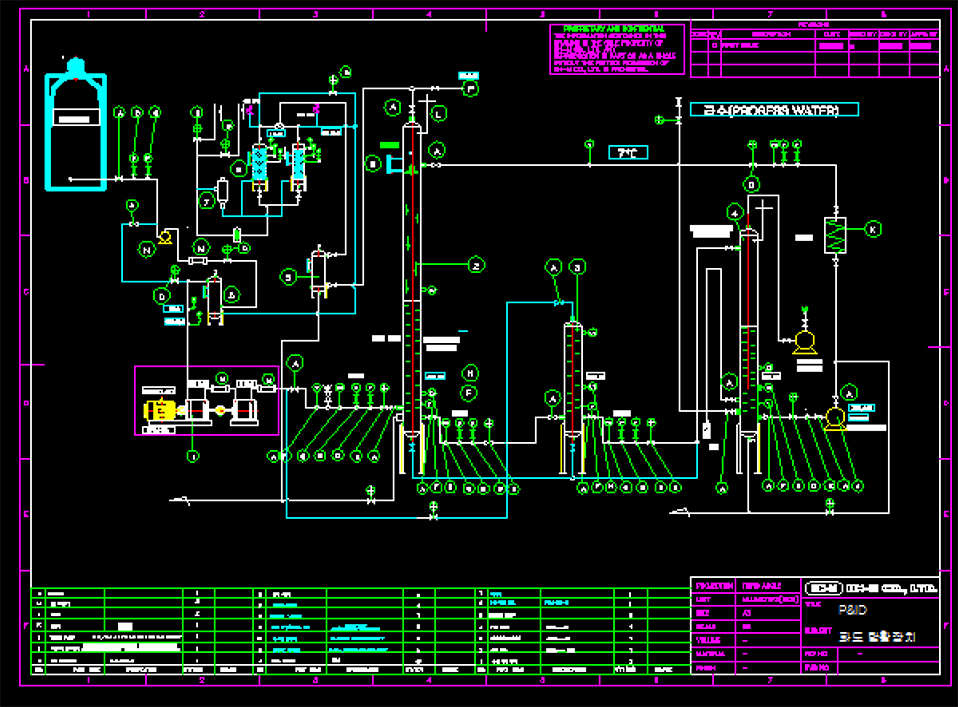

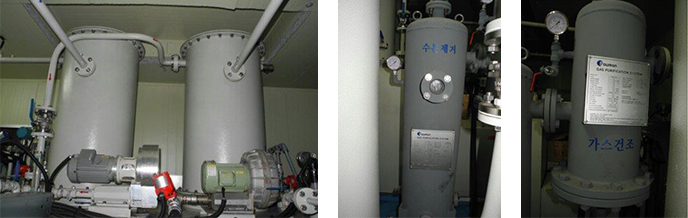

탈황정제 장치 실증

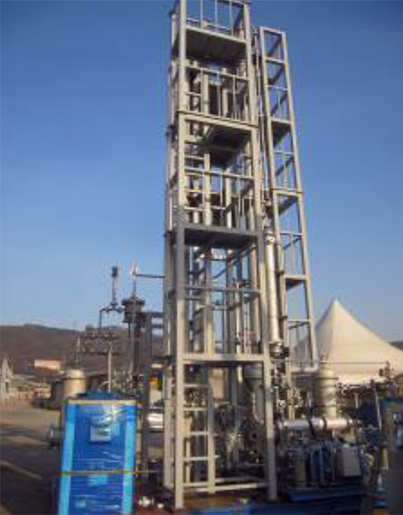

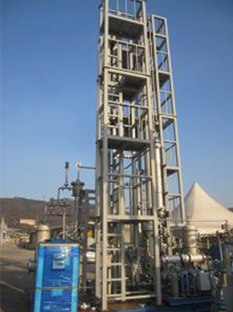

부산 녹산 자원 순환 재생센터

20kw 연료전지연구 실증

대구 엑스코 1kw

건물용 연료전지

연구발표

부산 녹산

자원 순환 재생센터

20KW 연료전지연구 실증

부산 녹산

자원 순환 재생센터

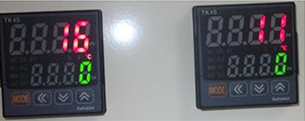

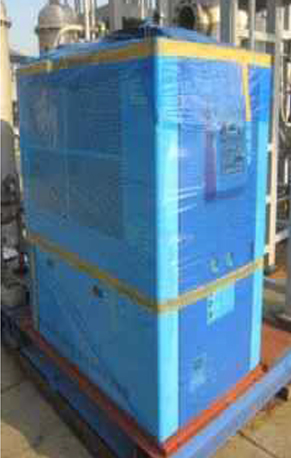

냉각기

냉각기

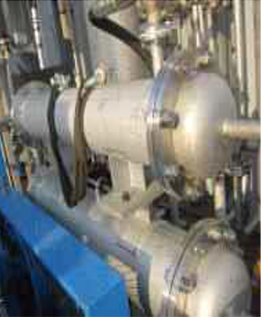

열 교환기

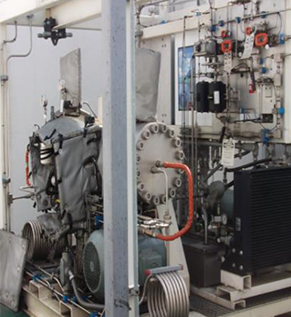

고압 콤프레샤

열 교환기

이때 브로워를 이용하여 이산화탄소를 대기의 공기와 혼입시켜 브로워를 통하여 이산화탄소를 배출시킨다. 회수된 물은 냉각기를

통하여 7 〫c의 온도로 세정 탱크에 투입 된다 그리고 세정 탱크에서 취출된 메탄가스는 버프 탱크의 워터트랩으로 1차 수분 제거 후,

2차 가스 드라이어를 통하여 99.9% 제습 된 후 다음 공정의 고압가스 압축 공정으로 이송된다.

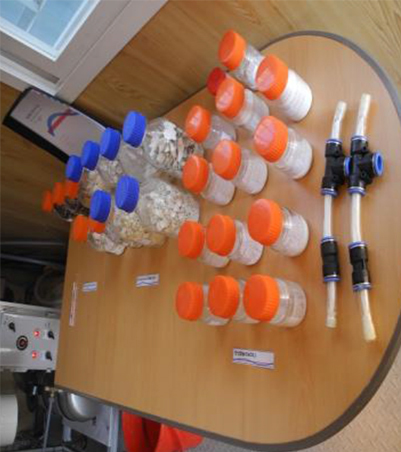

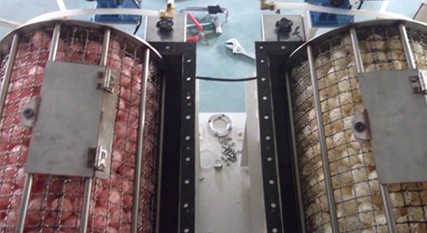

탈황재

탈황재

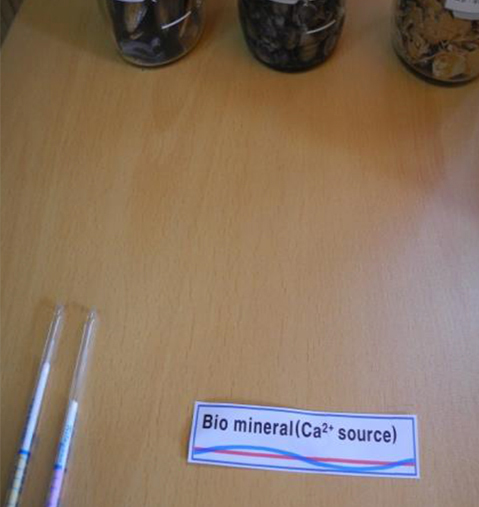

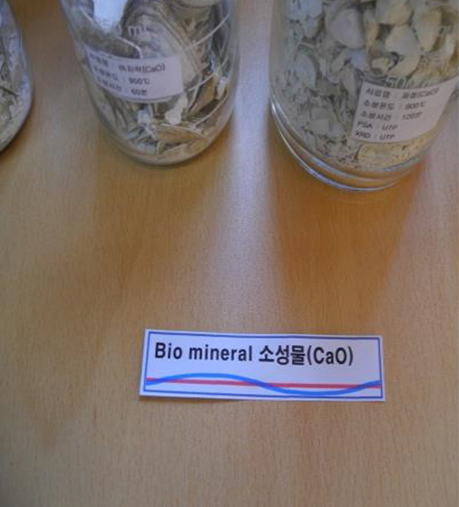

Bio MENERAL(Ca2)

Bio MINERAL(CaO)

투입되는

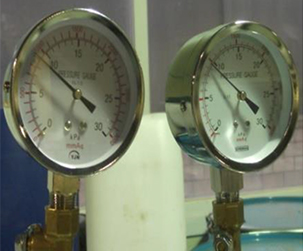

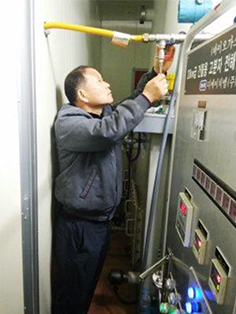

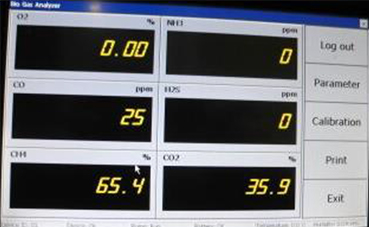

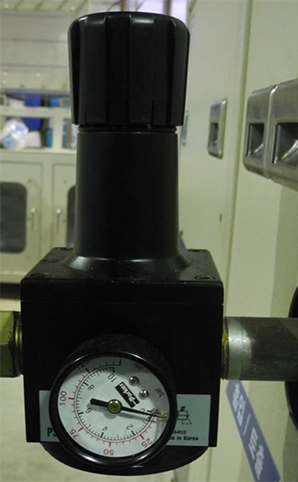

바이오가스 압력 및 유량 측정

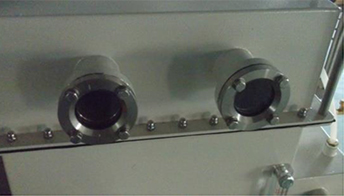

육안으로 식별할수 있는

바이오가스 점검창

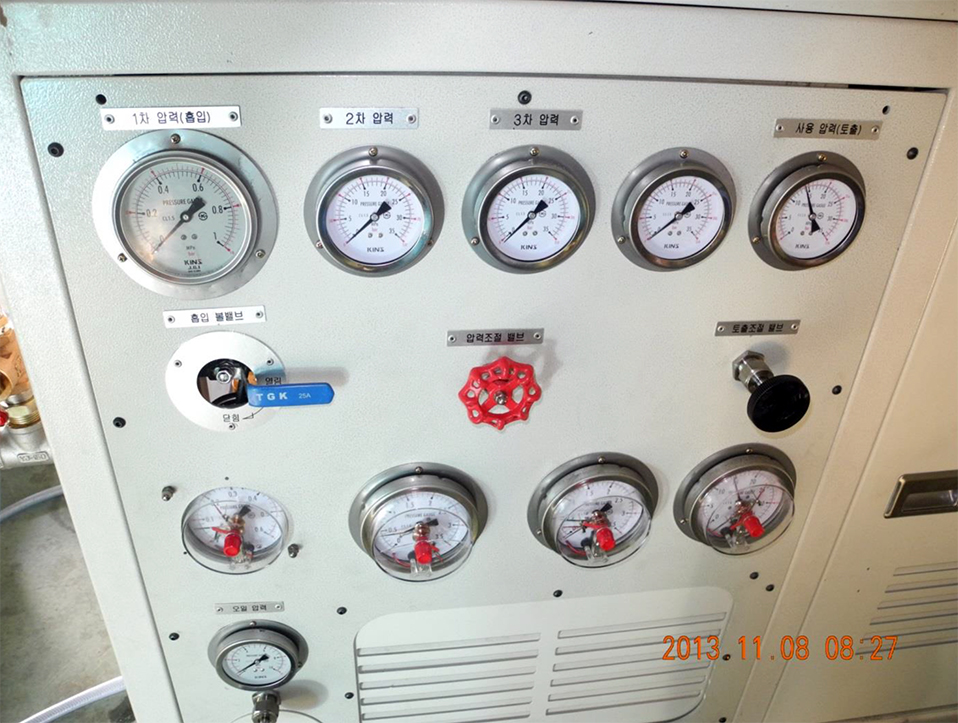

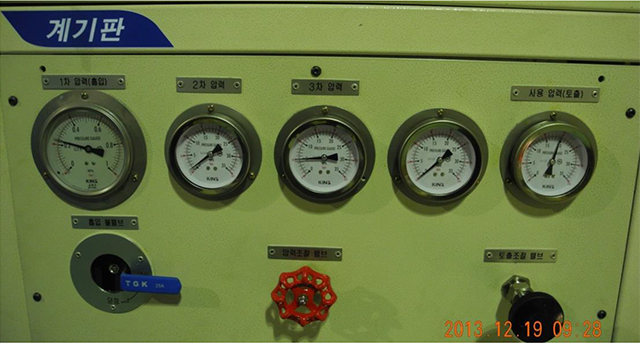

2.5 BAR 세팅

16BAR 세팅

65 BAR 세팅

200BAR 세팅

6.5 BAR LIMIT

22 BAR LIMIT

80 BAR LIMIT

200BAR LIMIT

압력 Leakage 방지를 위해 간소화된 실험장비

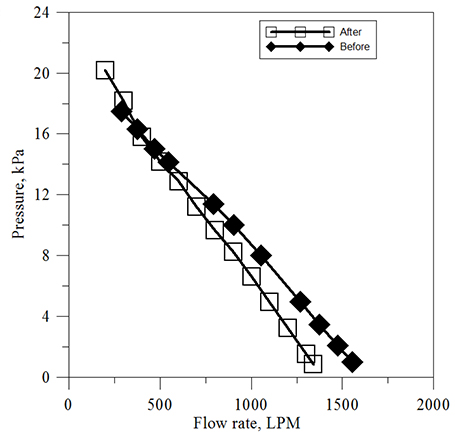

① After가 실험장치 간소화 후에 실험한 데이터이고,

Before가 AMCA 규격에 의해 제작된 실험장비로 실험한 데이터임. 두 비교는 3300 RPM인 경우에 해당함.

먼저 After를 보면, 기울기가 매우 일정한 것을 볼 수 있는데, 신뢰할만한 데이터라고 여겨짐.

(저유량, 고압력 부근에서도 기울기 변동없음 --> 압력 leakage 없음이라고 추측가능)

반면에 Before는 저유량(고압력, 500lpm 부근)에서 기울기가 감소하는 것을 볼 수 있음.

(실험장비에서의 압력 leakage 등의 문제)

② Before에 해당하는 데이터는 정확한 유량이 아니고, 노즐 전/후단에 걸리는 압력차에 의한 속도를 장비로 읽어서

유량으로 환산한 것이라서 정확한 유량값과는 다소 차이가 날 수 있음.

(노즐 전단에서의 속도분포 균일하지 못함.) 반면 After에 해당하는 데이터는 유량계로 정확하게 읽은 데이터임.

또한 8/2 진행된 실험결과 부하시에 컨버터에서 표기되는 RPM과 실제 RPM은 100~200RPM 정도의 차이를 보임.

(부하시에 컨버터 표시RPM보다 실제 RPM이 낮음) RPM을 보정하며 실험을 진행하였다면

Before에 해당하는 곡선이 현재보다 y축 +방향으로 좀더 이동할 것으로 판단됨.

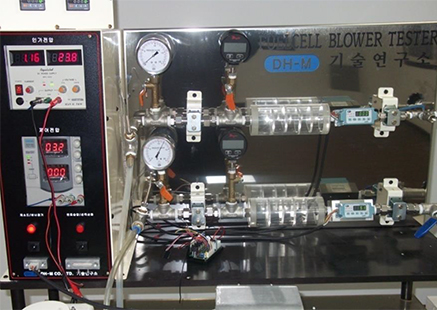

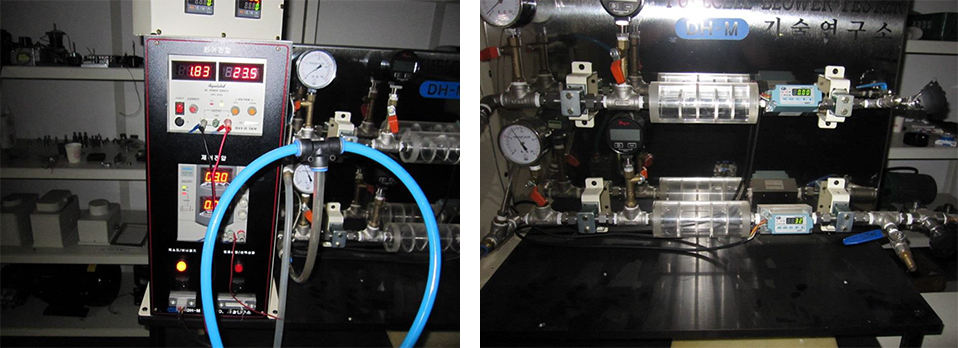

*블로워 테스터 주요 부위

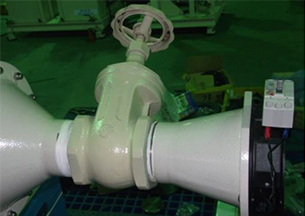

유량조절 밸브 및 배기팬

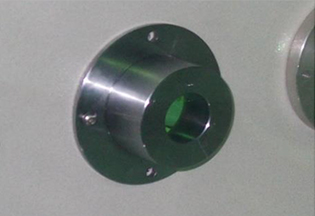

노즐경

압력공 배관

상류 및 하류 압력차를

이용한 유량 측정

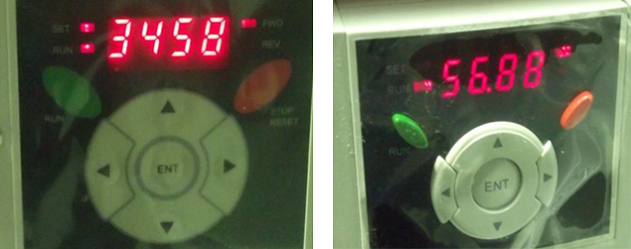

인버터 블로어 회전수 조정

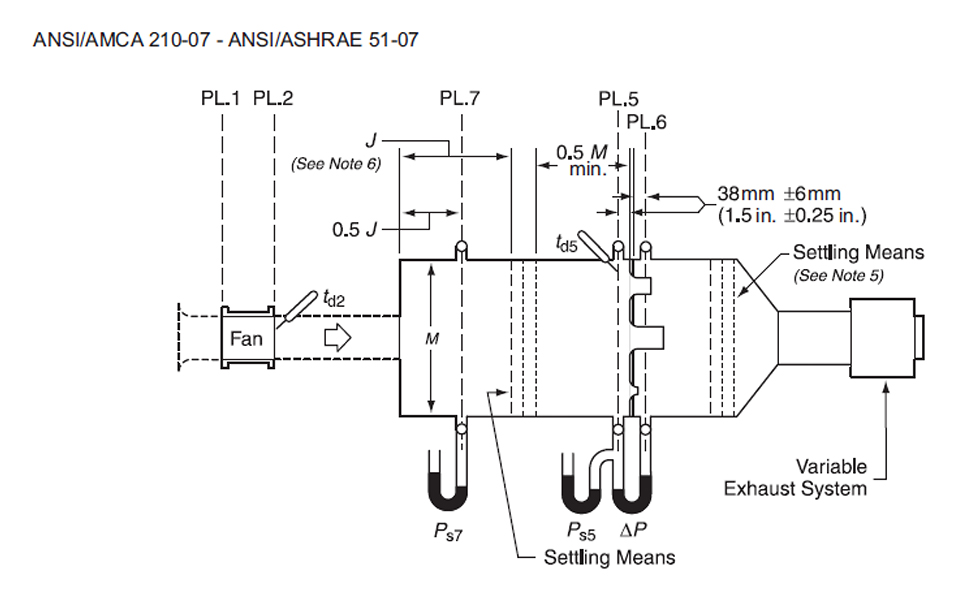

성능 시험장치 설계를 위한  기초 이론(차압 테스트 장비)

❖ 블로워 기초 성능실험장치

3D 모델링

실제 현장 사진
